巨大地震発生時、オフィス内はどうなるのか?

巨大地震発生時、オフィス内はどうなるのか?

 ▲画像をクリックすると実験動画を見ることができます。(YOU TUBE)

南海トラフ・首都直下地震の震度分布と震度階級別の屋内の状況



 内閣府の発表する被害想定によると、首都直下地震及び南海トラフ巨大地震の震度分布想定は以下のようになっています。
なお、気象庁の震度階級別の人の体感及び屋内の状況からは、震度5弱で固定していない家具の移動が起こり始め、震度5強以上で固定していない家具の転倒も想定されます。
また、人の行動にも支障を感じることから、転倒する家具から身を守るためには、事前の転倒防止対策は必須です。

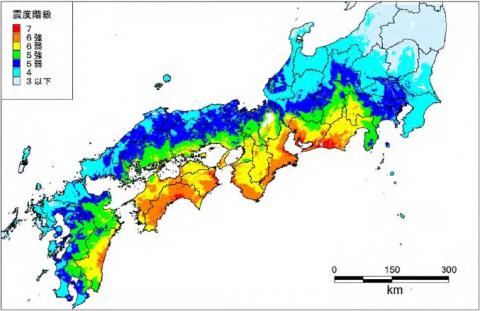

南海トラフ想定震度分布

出典:内閣府「南海トラフ巨大地震の被害想定について(第一次報告)」より抜粋

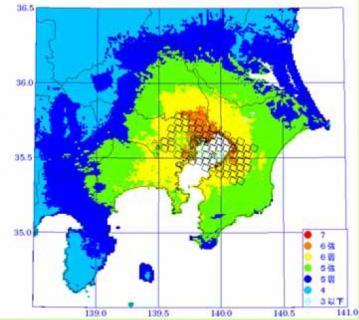

首都直下地震の想定震度分布

東京湾北部地震M7.3の震度分布

出典:内閣府「首都直下地震の被害想定」より抜粋

人の体感・行動、屋内の状況



 震度階級  人の体感・行動  屋内の状況  屋外の状況

 0

 人は揺れを感じないが、地震計には記録される。  -  -
 1  屋内で静かにしている人の中には、揺れをわずかに感じる人がいる。  -  -
 2  屋内で静かにしている人の大半が、揺れを感じる。眠っている人の中には、目を覚ます人もいる。  電灯などのつり下げ物が、わずかに揺れる。  -
 3  屋内にいる人のほとんどが、揺れを感じる。歩いている人の中には、揺れを感じる人もいる。眠っている人の大半が、目を覚ます。  棚にある食器類が音を立てることがある。  電線が少し揺れる。

 4

 ほとんどの人が驚く。歩いている人のほとんどが、揺れを感じる。眠っている人のほとんどが、目を覚ます。  電灯などのつり下げ物は大きく揺れ、棚にある食器類は音を立てる。座りの悪い置物が、倒れることがある。  電線が大きく揺れる。自動車を運転していて、揺れに気付く人がいる
 5弱  大半の人が、恐怖を覚え、物につかまりたいと感じる。  電灯などのつり下げ物は激しく揺れ、棚にある食器類、書棚の本が落ちることがある。座りの悪い置物の大半が倒れる。固定していない家具が移動することがあり、不安定なものは倒れることがある  まれに窓ガラスが割れて落ちることがある。電柱が揺れるのがわかる。道路に被害が生じることがある。
 5強  大半の人が、物につかまらないと歩くことが難しいなど、行動に支障を感じる  棚にある食器類や書棚の本で、落ちるものが多くなる。テレビが台から落ちることがある。固定していない家具が倒れることがある  窓ガラスが割れて落ちることがある。補強されていないブロック塀が崩れることがある。据付けが不十分な自動販売機が倒れることがある。自動車の運転が困難となり、停止する車もある。
 6弱  立っていることが困難になる。  固定していない家具の大半が移動し、倒れるものもある。ドアが開かなくなることがある。  壁のタイルや窓ガラスが破損、落下することがある。
 6強  立っていることができず、はわないと動くことができない。揺れにほんろうされ、動くこともできず、飛ばされることもある  固定していない家具のほとんどが移動し、倒れるものが多くなる  壁のタイルや窓ガラスが破損、落下する建物が多くなる。補強されていないブロック塀のほとんどが崩れる。
 7  固定していない家具のほとんどが移動したり倒れたりし、飛ぶこともある  壁のタイルや窓ガラスが破損、落下する建物がさらに多くなる。補強されているブロック塀も破損するものがある。

出典:気象庁「震度階級関連解説表 人の体感・行動、屋内の状況、屋外の状況」より抜粋



参考:南海トラフ巨大地震の被害想定について(第一次報告)
    http://www.bousai.go.jp/jishin/nankai/taisaku_wg/pdf/20120829_higai.pdf
   首都直下地震の被害想定(概要)
     http://www.bousai.go.jp/jishin/syuto/pdf/higai_gaiyou.pdf
   気象庁 震度階級関連解説表より「人の体感・行動、屋内の状況、屋外の状況」

     http://www.jma.go.jp/jma/kishou/know/shindo/kaisetsu.html
